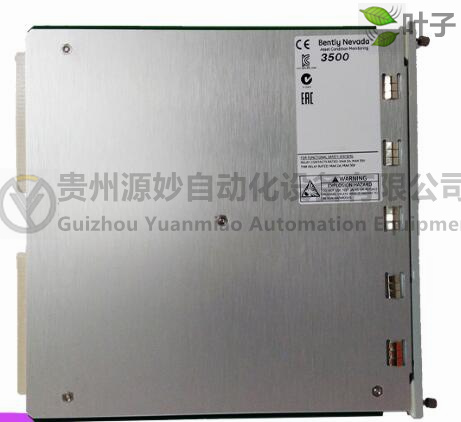

BENTLY 128275-01-E 未來擴展面板

3500/60能夠監測溫度或溫差，通常用于符合API670的徑向軸承或推力軸承金屬溫度，但也可用于關鍵過程溫度，例如壓縮機吸氣和排氣溫度、蒸汽溫度、電機溫度定子溫度等。

　　3500/60調節輸入并將調節后的信號與用戶可編程的設定點進行比較，這些設定點可以驅動3500繼電器模塊中的警報和繼電器邏輯。還提供外部終端和內部屏障版本。

　　3500/60和3500/61提供相同的功能，3500/61為其六個通道中的每一個提供額外的4-20mA記錄儀輸出。

　　3500/60和61模塊提供六個通道溫度監測并接受兩種電阻

　　溫度檢測器（RTD）和熱電偶（TC）溫度輸入。

　　模塊調節這些輸入和將它們與用戶可編程報警設置點進行比較。

　　3500/60和3500/61提供相同的功能除了3500/61為每個而3500/60沒有。

　　用戶對模塊進行編程，以執行RTD或TC使用3500機架進行溫度測量配置軟件。

　　提供了不同的I/O模塊RTD/TC非隔離或TC隔離版本。

　　用戶可以配置RTD/TC非隔離版本以接受任一TC或TC和RTD輸入的混合物。

　　TC隔離版本提供250Vdc的通道間隔離防止外部干擾。

　　用于三模冗余（TMR）時配置，必須安裝溫度監測器三個一組地彼此相鄰。當用于此配置，系統采用兩種類型的投票確保準確操作，避免單點故障。

系統組件

　　對于這些模塊。機架中的剩余14個插槽可以容納監視器、顯示器、繼電器、顯示器、顯示器、揚聲器、揚聲器、麥克風、揚聲器和/或揚聲器的任何組合，鍵相器模塊和通信網關模塊。

　　所有模塊都插入機架背板，由一個主模塊和一個相關的I/O模塊組成。I/O模塊對于面板安裝系統，安裝在機架后部，對于隔板安裝系統，則安裝在主模塊上方。

　　標準機架深度為349mm（13.75英寸），而隔板安裝機架深度為267mm（10.5英寸）。NEMA4和當需要環境保護或使用凈化空氣時，4X防風雨外殼可用。

TDI是3500機架與配置、顯示和狀態監控的主要接口軟件每個機架需要一個TDI，位于緊鄰電源的機架插槽中狹槽TDI支持3500配置軟件用于配置機架和3500操作員顯示軟件檢索機架數據和狀態。

　　TDI還提供與System1*狀態監測和診斷軟件的直接接口而不需要外部通信處理器。

　　機架OK繼電器位于TDI的I/O模塊內。它由TDI本身和機架中的其他模塊內。機架內的數十個可能事件可將機架OK（正常）繼電器驅動至NOTOK（不正常）狀態。

　　因此，機架OK繼電器不打算用作機械自動停機的一部分環行它應僅用于一般通知目的。

　　除了TDI提供的功能外，TDI還支持自身和機架的自我監控功能單個監視器、繼電器、通信和其他模塊。雖然TDI提供了某些整個機架的通用功能，它不是關鍵監控路徑及其機器的一部分保護功能。

　　TDI有四個前面板LED，提供以下指示：

　　OK（正常）表示TDI模塊及其I/O模塊運行正常。

　　TX/RX以TDI和其他機架模塊之間的通信速率閃爍發生。

　　TM指示機架何時處于多倍跳車模式。

　　配置正常表示機架中的任何模塊未配置或存在配置錯誤；即TDI的存儲配置與機架的物理配置不匹配；或者說未滿足安全選項條件。

　　BENTLY本特利3500/60溫度模塊系統配置通過TDI前部的鑰匙鎖開關和兩個級別的軟件密碼保護，防止未經授權更改或篡改配置設置。

　　TDI可通過前面板USB通信端口連接到便攜式計算機，以進行本地更改配置TDI通過以太網端口提供永久系統連接。

　　它還提供前面板DIP用于在多個3500機架彼此聯網時分配唯一機架地址的開關。

　　TDI在前面板上有一個系統重置開關，用于清除系統中的任何鎖定報警以及鎖定報警不正常條件。

　　I/O模塊提供一組后面板連接，便于遠程激活系統復位、跳車倍增和機架報警抑制功能。
