GE IS200ICCAH1ADB I/O 端子板

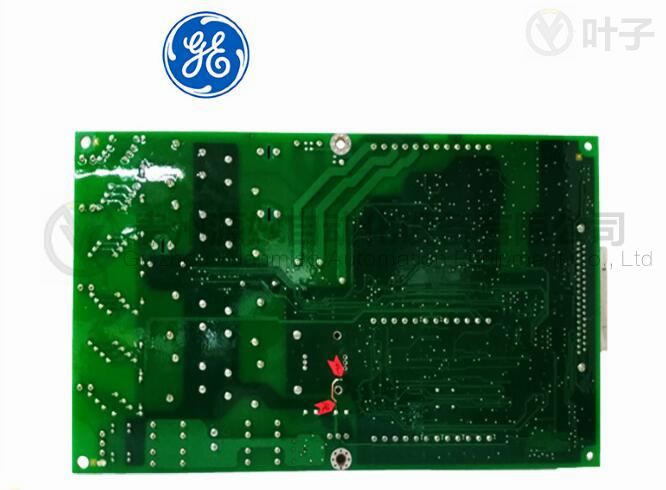

DS200DDTBG2ABB 是 LCI 輔助 I/O 端子板。 該 PCB 是作為 GE Mark V 系統的組件創建的。Mark V 是 Speedtronic 燃氣輪機和蒸汽輪機管理系統中第二個為關鍵控制和保護參數提供三重冗余備份的系統。它還包括內置診斷、在線維護和直接傳感器接口等功能。
DS200DDTBG2ABB 是一款高壓板。它的功能是為輔助 I/O 信號創建系統連接。該板從 DS200ADMA 板獲得電源并連接到 DS200ADMA 板，DS200ADMA 板是位于 DS200DSPC 數字信號處理器控制板上的子板模塊。
DS200DDTBG2ABB 內置多個輸入和輸出。這包括高壓交流輸入 (2,) 高電流信號輸入 (6,) 低電流信號輸入 (3,) 4-20 mA 電流回路輸入（最多 2,）和非專用電壓輸入。電流回路輸入使用跳線從 CT 或 LEM 輸入通道重新分配。該板還有四個緩沖模擬輸出和兩個 4-20mA 電流輸出。該板還有 16 個數字輸入/輸出。
DS200DDTBG2ABB 內置 33 個 TP 測試點，用于信號測量。該板有 17 個 LED (DS1-DS17)。該板包括 12 個跳線開關，每個跳線開關有 3 個位置。這些開關的出廠設置在 1-2 位置。它有兩個變壓器、四個繼電器和十四個晶體管。DS200DDTBG2ABB 使用電容器和電阻器。它還具有八個壓敏電阻和十五個電阻網絡陣列。該板有五個端子排，從三個螺絲位置到三十六個螺絲位置不等，并且有許多集成電路，包括帶有板標識和硬件版本信息的芯片。
General Electric 的 DS200ADMAH1AAC 是為 Mark V 系列可選和替換板開發的模數模塊子板 (ADMA)。大多數 GE 品牌的勵磁機和驅動器都可以安裝此卡。該板的金屬面板上的鏤空圖案使其可以安裝在現有 DPSC (DS200DPSC) 板的頂部。使用此卡緩沖、過濾和轉換進出板的模擬和數字 I/O。
使用 DS200ADMAH1AAC 時，可以精確地接收、轉換和傳輸驅動器 I/O。除了已經在驅動器上找到的那些之外，該板還為用戶提供了八個數字輸入和輸出點。卡上還可以找到十二個模擬輸入和四個模擬輸出。該板具有集成的可編程邏輯器件，可實現系統接口。通過以靜態 RAM 的形式提供邏輯控制，可以在子板和 DPSC 處理器總線之間進行通信。該板還具有 LED 狀態指示燈，提供診斷和板狀態信息。其中包括兩個 LED 指示燈、一個綠色 IMOK LED 和一個紅色 FAIL LED。
| GE | IC200GBI001 |
| GE | IC3645LXCD1 |
| GE | IC660BBD025 |
| GE | IC660EBD020 |
| GE | IC660ELB912G |
| GE | IC660ELD100A |
| GE | IC660TSA100 |
| GE | IC670CBL001 |
| GE | IC670CHS001 |
| GE | IC670CHS002 |
【免責聲明】
我司銷售新產品和停產產品,獨立渠道購買此類特色產品。貴州源妙自動化設備有限公司不是本網站特色產品的授權分銷商、經銷商或代表。本網站上使用的所有產品名稱/產品圖片、商標、品牌和微標均為其各自所有者的財產帶有這些名稱圖片、商標、品牌和徽標的產品描述、 描寫或銷售僅用于識別目的,并不表示與任何權利持有人有任何關聯或授權。
