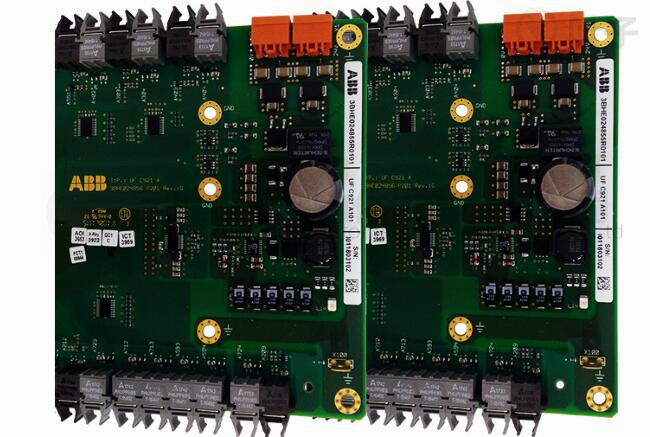

3BHE024855R0101 UFC921A101 接口板

UFC921A101 3BHE024855R0101逆變器是把直流電能(電池、蓄電瓶)轉變成定頻定壓或調頻調壓交流電( -般為220V,50Hz正弦波)的轉換器。它由逆變橋、控制邏輯和濾波電路組成。廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱,錄像機、按摩器、風扇、照明等。在國外因汽車的普及率較高外出工作或外出旅游即可用逆變器連接蓄電池帶動電器及各種工具工作。通過點煙器輸出的車載逆變是20W、40W、 80W、 120W到150W 功率規格。再大一些功率逆 變電源要通過連接線接到電瓶上。把家用電器連接到

電源轉換器的輸出端就能在汽車內使用各種電器。可使用的電器有:手機、筆記本電腦、數碼攝像機、照像機、照明燈、電動剃須刀、CD機、游戲機、掌上電腦、電動工具、車載冰箱及各種旅游、野營、醫療急救電器等。

UFC921A101 3BHE024855R0101逆變器是一種DC to AC的變壓器,它其實與轉化器是一種電壓逆變的過程。轉換器是將電網的交流電壓轉變為穩定的12V直流輸出,而逆變器是將Adapter輸出的12V直流電壓轉變為高頻的高壓交流電;兩個部分同樣都采用了用得比較多的脈寬調制( PWM )技術。其核心部分都是一個PWM集成控制器, Adapter用的是UC3842 ,逆變器則采用TL5001芯片。TL5001的工作電壓范圍3.6 ~40V ,其內部設一個誤差放大器,一個調節器、振蕩器、有*區控制的PWM發生器、低壓保護回路及短路保護回路等。輸入接口部分:輸入部分有3個信號， 12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供 , ENB電壓由主板上的MCU提供,其值為0或3V ,當ENB=0時,逆變器不工作,而ENB=3V時,逆變器處于正常工作狀態;而DIM電壓由主板提供,其變化范圍在0 ~ 5V

之間，將不同的DIM值反饋給PWM控制器反饋端,逆變器向負載提供的電流也將不同, DIM值越小,逆變器輸出的電流就越大。

UFC921A101 3BHE024855R0101電壓啟動回路: ENB為高電平時,輸出高壓去點亮Pane|的背光燈燈管。

PWM控制器:有以下幾個功能組成:內部參考電壓、誤差放大器、振蕩器和PWM、過壓保護、欠壓保護、短路保護、輸出晶體管。

UFC921A101 3BHE024855R0101直流變換:由MOS開關管和儲能電感組成電壓變換電路,輸入的脈沖經過推挽放大器放大后驅動MOS管做開關動作,使得直流電壓對電感進行充放電,這樣電感的另-端就能得到交流電壓。

LC振蕩及輸出回路:保證燈管啟動需要的1600V電壓,并在燈管啟動以后將電壓降至800V。

輸出電壓反饋:當負載工作時,反饋采樣電壓,起到穩定I逆變器電壓輸出的作用。

大量供應原裝進口DCS系統的配件，PLC系統的配件。
主營：本特利，英維思，伍德沃德，?？怂共_、西屋、瑞恩、施耐德莫迪康、ABB、AB、西門子、摩托羅拉、GE發那科、安川、博世力士樂，ACSO，YOKOGAWA橫河，力士樂等各大品牌的DCS系統配件，機器人系統配件，大型伺服系統備件
