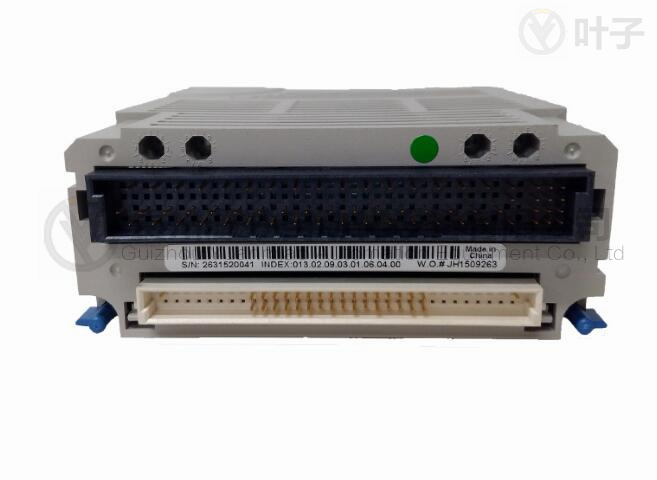

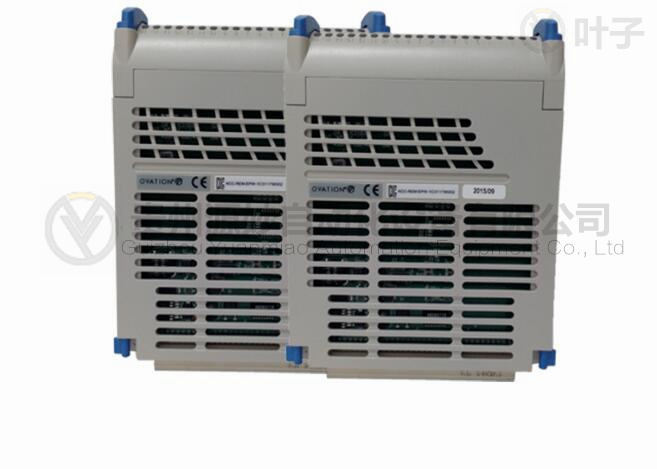

Emerson 1C31179G02 控制器

PLC中的計時器相當于繼電器系統中的時間繼電器。它有一個設定值寄存器（一個字長）、一個電流值寄存器（一字長）和一個圖像寄存器（一位二進制），用于存儲其輸出觸點狀態。三個存儲單元使用相同的部件號。FX系列PLC的定時器分為通用定時器和積分定時器。

常數K可以用作計時器的設置值，或者數據寄存器（D）的內容可以用于設置計時器。例如，由外部數字開關輸入的數據可以作為定時器的設置值存儲在數據寄存器中。通常使用帶有備用電池的數據寄存器，以便在斷電時數據不會丟失。

每個系列的計時器數量和組件編號如表3-5所示。100ms計時器的計時范圍為0.1～3276.7s，10ms計時器的時間范圍為0.01～327.67s。當FX1S的專用輔助繼電器M8028處于1狀態時，T32～T62（31點）定義為10ms計時器。當連接圖3–10中X0的常開觸點時，T200的電流值計數器從0開始并累積10ms時鐘脈沖。當電流值等于設定值414時，計時器的常開觸點接通，常閉觸點斷開，即T200的輸出觸點在其線圈中驅動10ms×414=4.14s。X0的常開觸點斷開后，計時器復位，其常開觸點被斷開，常閉觸點被連接，電流值恢復為0。

CPU模塊相當于人腦和心臟。它持續收集輸入信號，執行用戶程序，并刷新系統的輸出；內存用于存儲程序和數據。

CPU芯片

CPU模塊主要由CPU芯片和存儲器組成。PLC使用以下類型的CPU芯片：

（1） 通用微處理器，如Intel的808680186至Pentium系列芯片；

（2） 單片機（SCM），如Intel的MCS51/96系列單片機；

（3） 位芯片微處理器，如AMD2900系列位芯片微處理器。存儲

PLC的存儲器分為系統程序存儲器和用戶程序存儲器。系統程序相當于個人計算機的操作系統，使PLC具有基本的智能，可以完成PLC設計者指定的各種任務。系統程序由PLC制造商設計，并固化在ROM中。用戶無法直接讀取。PLC的用戶程序由用戶設計，它決定了PLC的輸入信號和輸出信號之間的具體關系。用戶程序存儲器的容量通常以字為單位（每個字由16位二進制數字組成）。三菱的FX系列PLC調用用戶程序存儲步驟（即字）的單位。小型PLC的用戶程序內存容量約為1K字，大型PLC的用戶編程內存容量可達數M（兆字節）字。

購買咨詢熱線：15339537795 （v同號）

聯系人：葉子

qq：2645963284

郵箱：2645963284@qq.com

公司：貴州源妙自動化設備有限公司

地址：安順市西秀區北街街道虹山湖路42號虹山大酒店(百靈.希爾頓逸林酒店 )幢14層9號

Emerson 1C31179G02 控制器
